鑄鋁轉子檢測技術指標是用來衡量鑄鋁轉子的斷條、細條、氣孔、氣泡、氣隙、滲漏、鼠籠的偏心、大小幅值是否合格。通常來說鑄鋁轉子檢測技術指標是由鑄鋁轉子檢測設備對標準鑄鋁轉子進行檢測獲得的數據。將待測鑄鋁轉子用轉子測試設備進行檢測，得到一定的數值，如果這個數值在一定范圍內，說明待測轉子合格；若數值不在范圍內則說明待測轉子不合格。

一、鑄鋁轉子技術指標實際應用

采用鑄鋁轉子檢測設備對鑄鋁轉子進行檢測。

1、鑄鋁轉子檢測設備原理

鑄鋁轉子檢測設備配有專用傳感器，當旋轉中的壓鑄轉子靠近感應傳感器時，檢測設備通過專用傳感器內部特殊裝置將信號收集處理并放大，以波形的形式顯示出來，并根據設定的條件，判定壓鑄轉子鋁條的質量。

2、鑄鋁轉子檢測設備構成

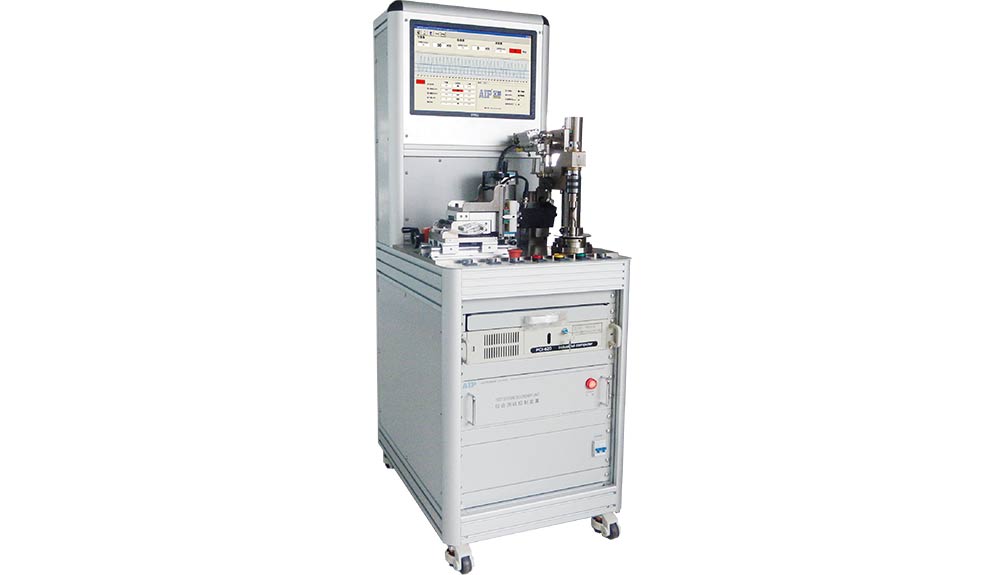

鑄鋁轉子檢測設備主要由工控機、測試主機、動力電機及測試工裝組成。

工控機主要做數據采集和分析，以及測試條件等信息的錄入，是主要的人機交互媒體。

信號調理板做為主要的下位機，控制電機運行，信號采集等。設備各部分有機結合，實現自動測試和自動數據采集及分析等檢測步驟。

鑄鋁轉子檢測設備是一種非常容易操作的儀器，適用于實驗室和生產線。

在生產線中可以對鑄鋁轉子進行首件檢測、抽樣檢測和全部檢測，可以有效的控制不良轉子的產生和流出，大量節約電機總裝生產中的資源，有效地提高總裝生產效率和產品品質。

二、鑄鋁轉子技術指標應用優點

鑄鋁轉子技術指標通過鑄鋁轉子檢測設備的應用，有以下優點：

1、鑄鋁轉子檢測項目集成，一鍵啟動3~5s測得檢測結果，高效準確。

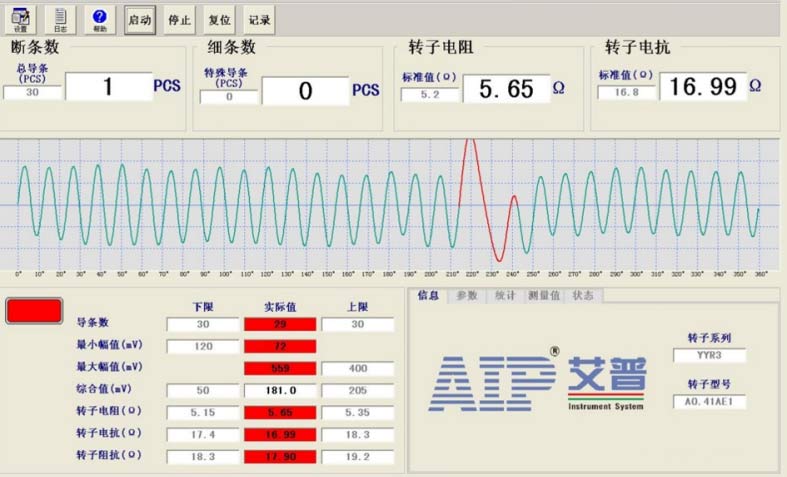

下方截圖為鑄鋁轉子檢測結果圖，從圖中可看出所測鑄鋁轉子為不合格品，不合格原因是存在1條斷條且最大最小幅值、轉子電阻、電抗、阻抗也不在合格范圍內。除上述檢測結果外，檢測設備同時對鑄鋁轉子細條、綜合值、鑄鋁轉子氣孔氣隙進行檢測，測試結果除數據外，檢測曲線在也是在屏幕上，不合格斷條位置以紅色波形段顯示更加明顯。

2、鑄鋁轉子檢測設備擁有多種測試模式，可根據實驗室或電機產線工作實際情況選擇設置，鑄鋁轉子檢測效率極高。

（1）連續檢測模式：鑄鋁轉子連續檢測模式在檢測結束后直接給出檢測結果，電機繼續轉動并采集感應波形，紙質按下復位鍵才停止測試；

（2）單步檢測模式：鑄鋁轉子單步檢測模式在檢測結束后，在給出檢測結果的同時，檢測設備自動停止鑄鋁轉子檢測。

3、鑄鋁轉子檢測結果顯示明顯，可直接定位鑄鋁轉子不良品位置，無需二次定位，節省檢測時間。

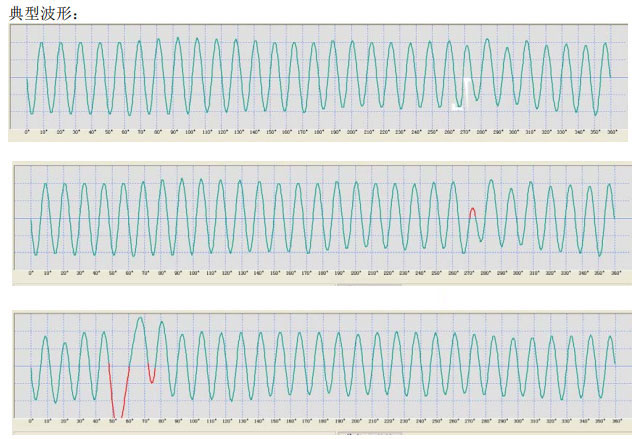

舉個例子看下，下方波形第一張是常規合格鑄鋁轉子的波形，第二張是存在細條的測試界面，第三張是存在斷條測試界面，非常明顯。

鑄鋁轉子檢測設備工作環境一般在溫度0~40℃，濕度≤90%RH，適用范圍比較廣泛，作為鑄鋁轉子檢測技術指標非常合適。
