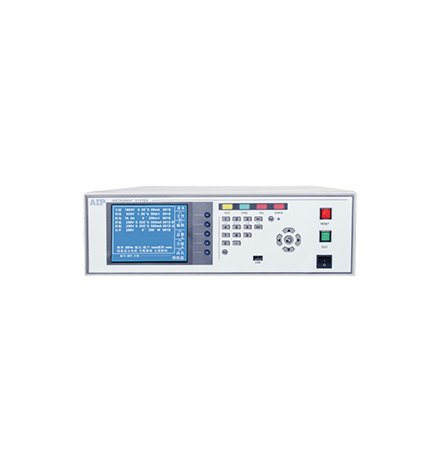

臺式機線圈專用測試儀

一、功能特點

1、適用于各類型線圈類、發熱管類產品綜合測試；

2、高達100組測試條件記憶，每組可設置型號，方便查找，測試數據可通過USB保存；

3、上下限報警功能，結果判定更加準確；

4、匝間標準波形根據型號按序存儲，方便測試時快速調用；

5、數字化閉環反饋控制方式，全自動調壓模式，輸出電壓/電流自動修正，且不受外界電網波動影響，保證測試的準確性。

二、臺式機線圈專用測試儀尺寸

435W*150H*550D

W含側面螺栓\H含底角（15mm）\D含接線柱（30mm）。

三、臺式機線圈專用測試儀怎么用

以洗衣機綜合測試為例，操作步驟如下：

1、接測試盒和測試鉗：斷電狀態下，接好電源線、測試電源線、測試盒、測試鉗；接線排與測試電源線、測試盒、測試鉗標號要一一對應；

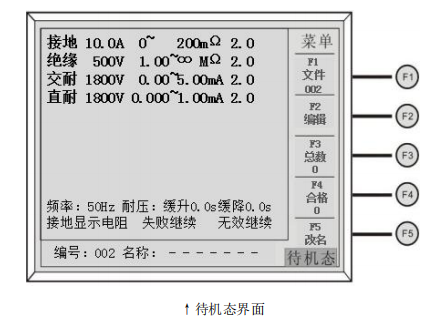

2、開電源：打開儀器電源，儀器處于待機態（屏幕右下角顯示狀態）；

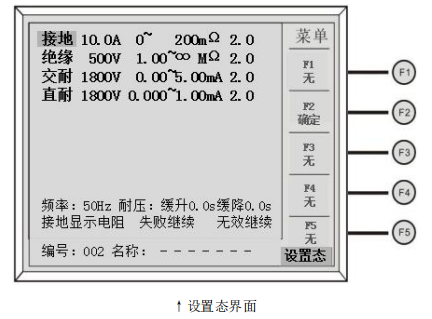

3、設置測試項目：按“確認”鍵，進入設置狀態，按下圖設置，完成后，按 F2 鍵保存，儀器處于待機態；

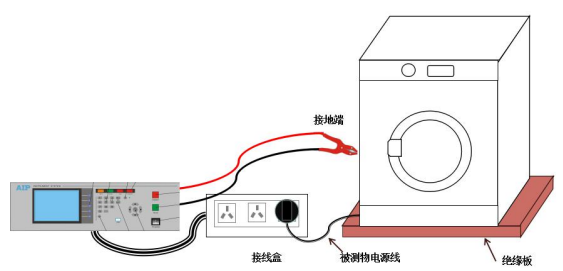

4、放被測產品：洗衣機置于絕緣板上，確保負載與大地電氣絕緣；

5、連接測試線：洗衣機的電源插頭插到測試盒對應的插座上，接地測試鉗夾到洗衣機接地端；

6、啟動測試 - 按啟動鍵或腳踏開關或掃描條碼啟動(選配)，儀器進入測試態，按順序測試；

7、測試完成 - 測試完成后，儀器處于測試完成狀態；拔下洗衣機的電源插頭，取下測試鉗；

8、繼續下一臺測試 - 換下一臺洗衣機，重復步驟4 ~ 7。
