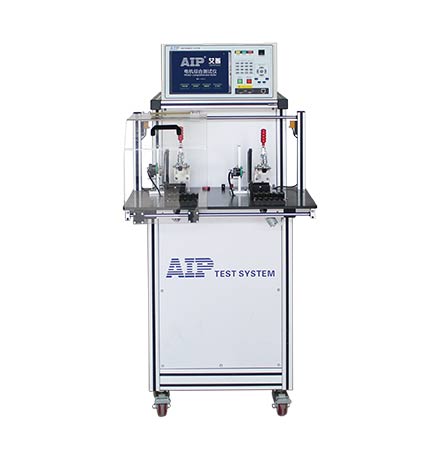

本系列產品應用于汽車汽車天窗電機安全指標和性能指標測試，用于電機出廠前測試，根據不同電機規格定制測試方案。
一、汽車天窗電機測試系統測試項目：
1、電樞轉子測試項目：焊接電阻、跨間電阻、片間電阻、交流耐壓、絕緣電阻、匝間耐壓
2、電機整機測試項目：空載/負載參數（電壓、電流、功率）、轉矩、轉速等
二、功能特點
1、負載測試：測試電機在加載條件下，進行正反轉、多檔功率的測試，更準確檢測電機性能
2、焊阻定位：準確定位焊接電阻錯誤的焊點，并以圖示直觀展現
3、掛鉤錯位：自動檢測電樞掛鉤順序是否正確，并準確指出順時針或逆時針掛錯片數；
4、開機自檢：測試系統開機時自動檢測各功能模塊是否正常，異常模塊會自動報錯并提示；
5、數據處理快速：測試系統控制核心采用ARM高速處理器，數據處理高效準確；
6、數據共享：設備與互聯網聯通，實現數據交互資源共享；對接MES系統，測試數據可自動上傳到客戶服務器端，此功能選配；
7、遠程維護：內置網絡模塊，聯網后可遠程對測試系統進行維護升級，保證設備維護時效性。
三、汽車燃汽車天窗結構

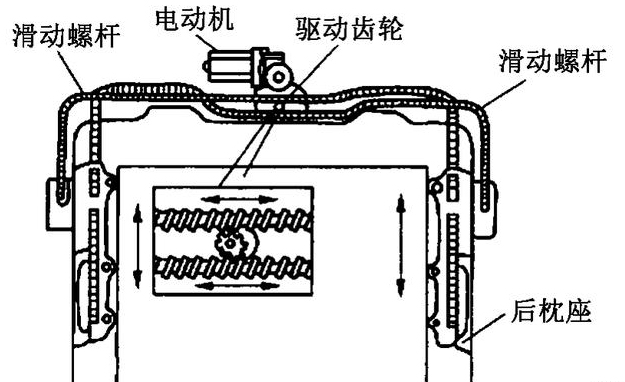

汽車天窗可大致分為：外滑式、內藏式、全景式和窗簾式等。電動天窗主要由天窗組件、滑動機構、驅動機構和控制系統等組成，如下圖所示。天窗組件包括天窗框架、天窗玻璃、遮陽板、導流槽、排水槽等部分。電動天窗執行機構主要由電動機、傳動機構、滑動螺桿等組成，永磁式直流電動機經蝸輪、蝸桿減速后，通過天窗驅動機構來開關天窗和調節車頂天窗開啟角度。

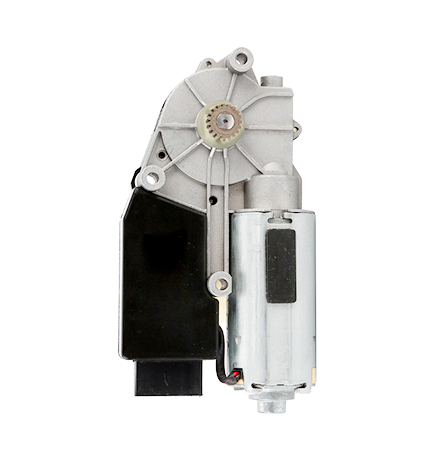

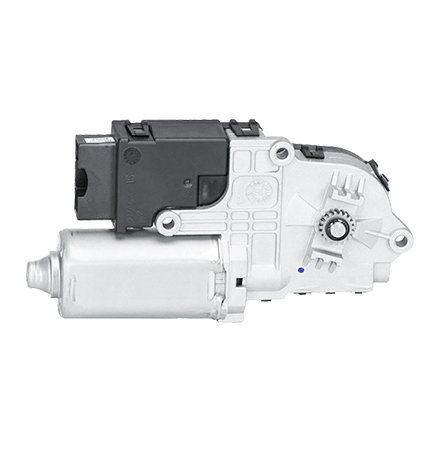

四、汽車汽車天窗電機特點
汽車電動天窗電機屬于小型精密減速電機，屬于直流永磁電機，廣泛應用于各種汽車的天窗，汽車天窗電機的小型減速電機的規格參數通常在3mm-38mm之間，電壓3V-24V，輸出轉速5rpm到1500rpm，速比范圍2-2000，輸出力矩1gf.cm到50kgf.cm之間，利用開啟和關閉兩個繼電器，改變電機電流方向，驅動電機實現正反轉，使天窗實現不同狀態下的工作。
