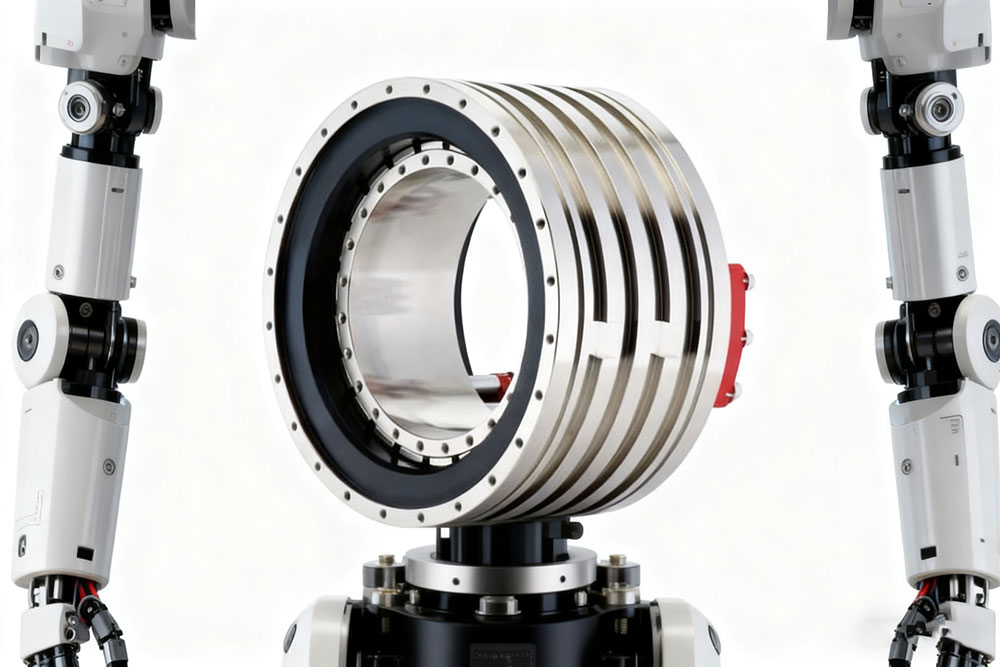

無框力矩電機作為機器人關節、精密設備直驅系統的核心動力單元，憑借高扭矩密度、低慣性響應和直接驅動特性，在人形機器人、協作機械臂等領域得到廣泛應用。

無框力矩電機的電性能直接決定了輸出精度、可靠性和使用壽命，因此需要通過系統化的測試項目全面評估。

一、無框力矩電機基礎絕緣與耐壓測試

1、絕緣電阻測試

通過測試?yán)@組與外殼、繞組之間的絕緣電阻?？蓹z測絕緣材料老化、受潮或制造缺陷（如繞組破損），避免運行中因絕緣失效引發短路故障，是電機安全運行的基礎門檻。

2、交流耐壓測試

在繞組與外殼間施加短時高壓（如2倍額定電壓+1000V，持續1分鐘），驗證絕緣系統能否承受瞬時過電壓而不發生擊穿或閃絡。確保電機在復雜電磁環境中穩定工作。

3、匝間耐壓測試

針對繞組內部相鄰線圈的絕緣性能，通過施加高頻脈沖電壓并觀察波形畸變，檢測是否存在匝間短路（如繞制工藝不良導致的局部絕緣破損）。匝間耐壓測試能早期發現潛在短路風險，避免運行中因局部過熱損壞電機。

二、無框力矩電機繞組電氣性能測試

1、直流電阻測試

測試無框力矩電機定子的電阻值，計算三相不平衡度。電阻值偏差過大可能反映線徑不一致、匝數錯誤或焊接不良，直接影響電流分配均勻性。

2、電感測試

通過測試相間電感、漏感等參數，評估繞組電磁耦合特性。電感值與電機的電感-電流特性相關，是控制算法中電流環參數整定的關鍵依據。

3、NTC測試

檢測無框力矩電機繞組或關鍵部位的溫度變化（NTC阻值隨溫度升高而降低），為熱管理設計提供實時數據支持。電機NTC測試能夠間接反映電機在負載運行時的溫升特性，輔助優化散熱結構。

三、無框力矩電機動態電性能測試

1、空載性能測試

在無負載條件下測試無框力矩電機的輸入電壓、電流及輸入功率，計算空載損耗（包括鐵損和機械損耗）。通過分析空載電流波形（如是否存在畸變），可評估磁路設計合理性及鐵芯飽和程度。

2、反電動勢（BEMF）測試

當無框力矩電機運轉時，懸浮相繞組會產生與轉速成正比的BEMF。測試時需斷開驅動電路，使電機空載旋轉，測試反電動勢的波形幅值與頻率。BEMF的線性和幅值精度直接影響轉速/位置估算的準確性（尤其在無傳感器控制中），是評估永磁體性能和磁路設計的關鍵指標。

3、齒槽轉矩測試

齒槽轉矩是由定子齒槽與轉子永磁體相互作用產生的周期性轉矩波動（即使無外部負載）。無框力矩電機在空載低速旋轉時的轉矩脈動，評估運動平穩性的影響（如機器人關節的微抖動）。

4、總諧波失真（THD）與階次分析

通過無框力矩電機測試系統測試電機輸入電流/電壓的THD（反映諧波含量），評估電磁干擾（EMI）水平；結合階次分析（將振動/噪聲信號與電機轉速關聯），定位特定頻率下的電磁噪聲源（如繞組諧波或磁路不對稱）。THD過高可能導致驅動器過熱或控制精度下降。

四、無框力矩電機控制相關電性能測試

1、霍爾傳感器測試

針對內置霍爾傳感器的無框力矩電機，測量霍爾元件的安裝角度及偏移角度?；魻栃盘栍糜趽Q相控制，其精度直接影響電機的啟動和低速運行穩定性。

2、相位差測試

分析無框力矩電機各相繞組間電流/電壓的相位關系，確保功率管橋臂換相邏輯正確。相位差偏差可能導致轉矩波動或效率降低。

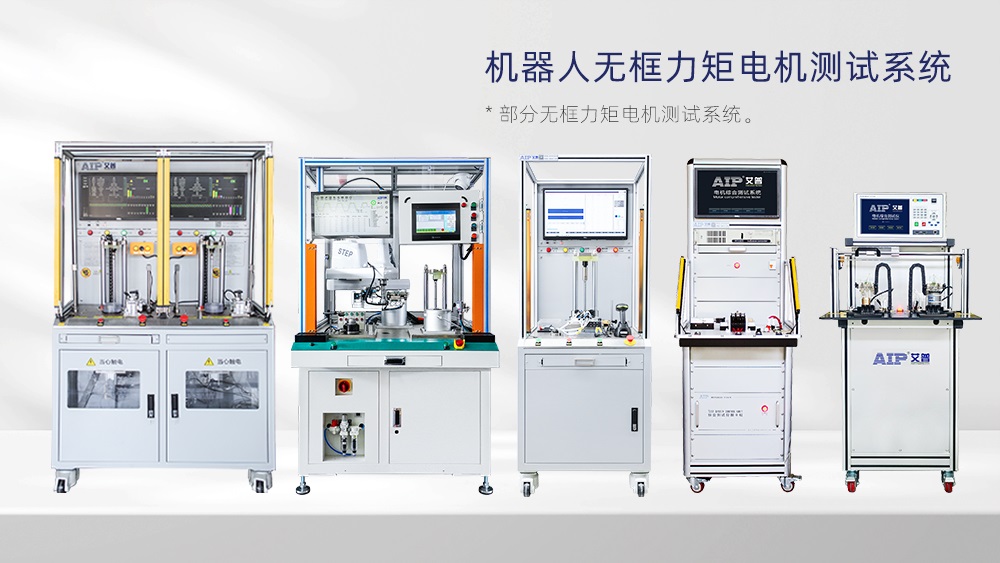

AIP艾普專注全球電機測試，研發生產的機器人無框力矩電機測試系統可實現對電機電性能的全維度、高精度評估。“一站式”的機器人無框力矩電機測試方案助力企業研發與量產環節的快速迭代。

未來，隨著機器人技術的快速發展，艾普智能將持續深耕電機測試領域，為無框力矩電機的性能升級與產業落地提供更強勁的支撐，賦能全球機器人產業高質量發展！
